Котельная газовая 200 кВт и ГВС на котлах Therm TRIO 90

Модель: 5002

Для отображения цены, оформления заказа и многих других возможностей:

Войдите:

Зарегистрируйтесь:

Отзывов: 1  Отзывов: 1  |  Написать отзыв  |  Поделиться

Газовая котельная КУМ-200-Therm-TRIO-90-100 - 180 кВт на котлах Therm TRIO 90 с модулем горячего водоснабжения до 100 кВт обеспечит теплом и горячей водой помещение до 2000 м2.

Блочно-модульная котельная установка КУМ-200-Therm-TRIO-90-100 (200 кВт + ГВС) на газу - это полностью готовая котельная для монтажа и запуска на объекте.

Производство котельной КУМ-200-Therm-TRIO-90-100 200 кВт на котлах Thermona Therm TRIO 90 происходит на заводе, что значительно экономит расходы и экономит время, по сравнению со строительством стационарной котельной.

Котельная газовая КУМ-200-Therm-TRIO-90-100 200 кВт с ГВС может применяться для отопления и горячего водоснабжения учебных учреждения (школ, училищ, институтов, садиков и т.д.), административных зданий, производственных помещений и нужд, жилые дома.

Монтаж газовой котельной КУМ-200-Therm-TRIO-90-100 200 кВт может быть на крыше (крышная котельная), рядом с помещением (отдельно стоящая котельная).

Котельная установка КУМ-200-Therm-TRIO-90-100 200 кВт и ГВС 100 кВт, производства ТГП, отвечает всем требованиям и не требует постоянного присутствия обслуживающего персонала, что значительно экономит Ваши затраты.

Преимущество блочной газовой котельной КУМ-200-Therm-TRIO-90-100 от компании ТГП:

  1. Модуль котельной имеет небольшие размеры, что позволяет легко транспортировать;
  2. Блочная котельная 200 кВт + ГВС продается как готовое изделие, что значительно экономит на проектирование (требуется только проект-привязка котельной к местности);
  3. Значительно экономится время, так как производство котельной, проект-привязка и подготовка места для монтажа котельной могут происходить одновременно (параллельно);
  4. Гарантия обязательства на всю котельную и от одной компании;
  5. Компактные размеры, каскадное управление, погодозависимое управление и многим другим может быть укомплектована котельная по Вашим требованиям.

Технические характеристики газовой котельной КУМ-200-Therm-TRIO-90-100:

Наименование параметра Значение
Топливо Природный газ
Номинальная теплопроизводительность котельной 180 кВт
Максимальная температура теплоносителя на выходе из котельной 80 °С
Рабочее давление воды в системе отопления не более 3 бар
Номинальное давление природного газа перед котлами 20 мбар
Диапазон расхода газа 4,26 - 10,4 м3/час
Диапазон регулирования теплопроизводительности 36 - 90 кВт
Максимальная температуры воды в системе отопления 80 °С
Установленная электрическая мощность котельной установки не более 4 кВт
Степень защиты электрооборудования ІР40
Диаметры присоединительных патрубков:
- к системе газоснабжения Ду 40 мм.
- к системе отопления Ду 65 мм.
- к системе водоснабжения Ду 25 мм.
- к системе гарячего водоснабжения Ду 25 мм.
- к системе канализации Ду 50 мм.
Коэффициент полезного действия (КПД) при номинальной теплопродуктивности не менее 92%
Средний срок службы не менее 15 лет
Уровень шума котельной не более 55 дБА
Температура воздуха в помещении котельной

от 5 °С до 45 °С

Температура продуктов сгорания не более 110 °С
Габаритные размеры (без дымовой трубы), не более:
- ширина 2 300 мм.
- длина 4 000 мм.
- высота 2 725 мм.
Масса не более 3500 кг.



Габаритные размеры и внешний вид блочной котельной 200 кВт с котлами Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

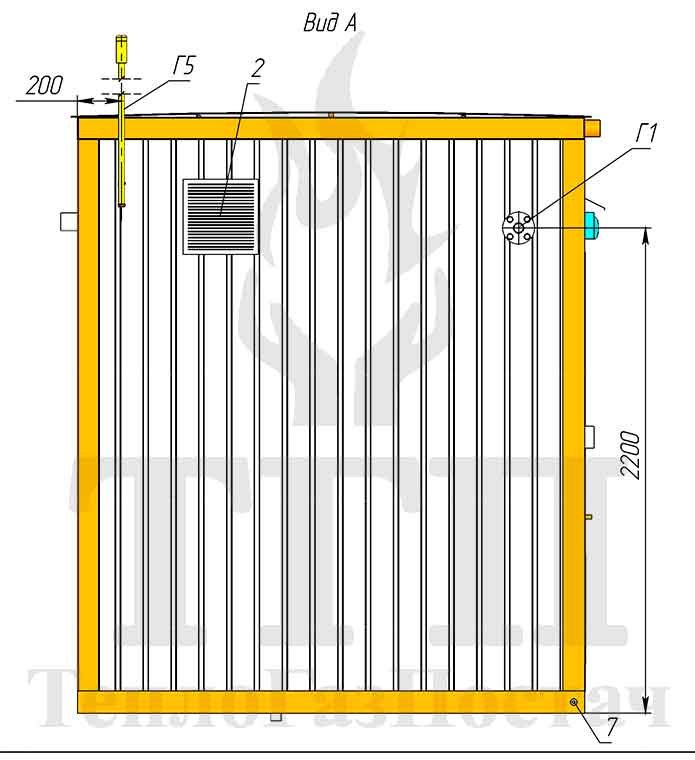

Габаритные размеры и внешний вид блочной котельной 200 кВт с котлами Therm TRIO 90 и ГВС

Габаритные размеры и внешний вид блочной котельной 200 кВт с котлами Therm TRIO 90 и ГВС



Т1 - Прямая сетевая вода Ду 65 (Подача системы отопления);
Т2 - Обратная сетевая вода Ду 65 (Обратка системы отопления);
В1 - Трубопровод водопровода Ду 25 (подпитка);
Б1 - Рециркуляция ГВС Ду 25;
Б2 - Подача ГВС Ду 25;
Г1 - Подвод газа Ду 40;
Г5 - Продувка газа Ду 20 (свеча);
1 - Подвод питания ~380В;
2 - Вентиляционное отверстие 300х300 мм.;
3 - Жалюзная решетка 700х450 мм.;
4 - Лампа наружного освещения;
5 - Светозвуковой сигнализатор;
6 - Пожарный сигнализатор;
7 - Заземление РЕ;
8 - Канализационные патрубки.

Размещение оборудования газовой котельной 200 кВт с котлами Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

Размещение оборудования газовой котельной 200 кВт с котлами Therm TRIO 90 и ГВС вид спереди

Размещение оборудования газовой котельной 200 кВт с котлами Therm TRIO 90 и ГВС вид сбоку

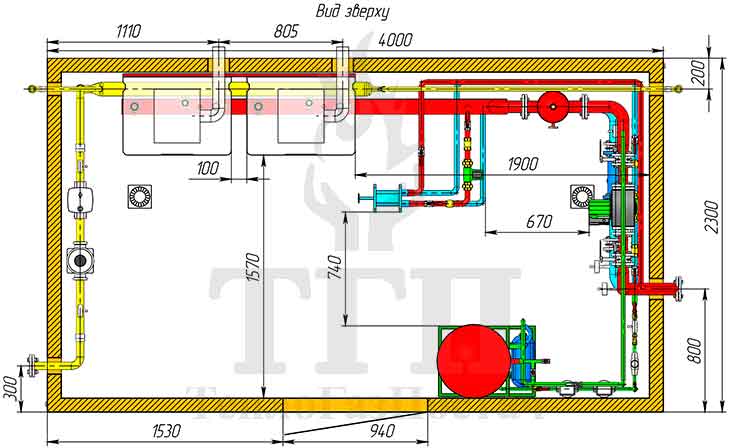

Размещение оборудования газовой котельной 200 кВт с котлами Therm TRIO 90 и ГВС вид сверху

Тепломеханическая схема модульной котельной 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

Тепломеханическая схема модульной котельной 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100

Наименование Количество
К1 Котел Therm TRIO 90 (90 кВт) 2 шт.
К2 Насос Wilo TOP-S 50/10 2 шт.
К6 Гидравлическая стрелка Ду200 1 шт.
К7 Счетчик холодной воды Ду15 1 шт.
К8 Теплообменник пластинчатый 1 шт.
К9 Насос DAB EVOSTA 40-70-130 1 шт.
К10 Насос DAB VA 25-130 1 шт.
1.1 Задвижка Батерфляй Ду 65 2 шт.
1.2 Задвижка Батерфляй Ду 50 4 шт.
1.3 Кран шаровый муфтовый Ду 40 4 шт.
1.4 Кран шаровый муфтовый Ду 25 8 шт.
1.6 Кран шаровый муфтовый Ду 15 1 шт.
2.1 Клапан обратный межфланцевый Ду 50 1 шт.
2.2 Клапан обратный муфтовый Ду 40 2 шт.
2.3 Клапан обратный муфтовый Ду 25 3 шт.
3.1 Фильтр сетчатый фланцевый Ду 65 1 шт.
3.2 Фильтр сетчатый муфтовый Ду 40 2 шт.
3.3 Фильтр сетчатый муфтовый Ду 25 3 шт.
4.1 Воздухоотводчик Ду 15 1 шт.
6.1 Манометр 0-6 кПа 7 шт.
6.2 Кран трехходовой для манометра 7 шт.
6.3 Термометр 0-120 0С 2 шт.



Тепломеханическая принципиальная схема Блочной котельной 200 кВт с котлами Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

Тепломеханическая принципиальная схема Блочной котельной 200 кВт с котлами Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100

Тепломеханическая принципиальная схема Блочной котельной 200 кВт с котлами Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100 продолжение

Условные обозначения:

Т1 - Подача сетевой воды Ду65;

Т2 - Обратная сетевая вода Ду65;

В1 - Трубопровод водопровода Ду25;

Б1 - Рециркуляция ГВС Ду25;

Б2 - Подача ГВС Ду25.

Наименование Количество
К1 Котел TERM Trio 90 (90 кВт) 2 шт.
К2 Насос WILO TOP-S 50/10 2 шт.
К3 Насос подпитки ХВП 1 шт.
К4 Бак расширительный 140 литров 1 шт.
К5 Бак запаса воды 100 литров 1 шт.
К6 Гидравлическая стрелка Ду200 1 шт.
К7 Счетчик холодной воды Ду15 1 шт.
К8 Бойлер косвенного нагрева или теплообменник 1 шт.
1.1 Задвижка типа "Батерфляй" Ду65 2 шт.
1.2 Задвижка типа "Батерфляй" Ду50 4 шт.
1.3 Кран шаровы Ду40 4 шт.
1.4 Кран шаровы Ду25 8 шт.
1.5 Кран шаровы Ду20 2 шт.
1.6 Кран шаровы Ду15 6 шт.
2.1 Клапан обратный межфланцевый Ду50 2 шт.
2.2 Клапан обратный Ду40 2 шт.
2.3 Клапан обратный Ду25 3 шт.
2.4 Клапан обратный Ду15 1 шт.
2.5 Клапан обратный с фильтром Ду20 1 шт.
3.1 Фильтр сетчатый фланцевый Ду65 1 шт.
3.2 Фильтр сетчатый Ду40 3 шт.
3.3 Фильтр сетчатый Ду25 3 шт.
3.4 Фильтр сетчатый Ду15 1 шт.
3.5 Фильтр механической очистки 1 шт.
3.6 Фильтр умягчения ручной 1 шт.
4.1 Автоматический воздухоотводчик 1 шт.



Система подпитки котельной 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

Система подпитки котельной 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100

Наименование Количество
К3 Насос подпиточный ХВС 1 шт.
К4 Расширительный бак 140 л. 1 шт.
К5 Бак запаса воды 100 л. 1 шт.
К7 Счетчик холодной воды Ду 15 1 шт.
1.5 Кран шаровый муфтовый ВВ Ду 20 2 шт.
1.6 Кран шаровый муфтовый ВВ Ду 15 4 шт.
2.4 Клапан обратный Ду 15 1 шт.
2.5 Клапан обратный с фильтром Ду 20 1 шт.
3.4 Фильтр сетчатый Ду 15 1 шт.
3.5 Фильтр грубой отчистки Ду 20 1 шт.
3.6 Фильтр тонкой отчистки Ду 20 1 шт.
6.1 Манометр 0-6 кПа 1 шт.
6.2 Кран трехходовой для манометра 1 шт.



Газовая схема котельной 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

Газовая схема котельной 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100

Наименование Количество
К1 Котел THERM TRIO 90 (90 кВт) 2 шт.
Г1.1 Электромагнитный клапан Madas M16/RM Ду40 1 шт.
Г1.2 Фильтр газа Madas FM Ду40 1 шт.
Г5 Продувочный газопровод Ду20 2 шт.
1.7 Кран шаровый для газа ВВ Ду32 2 шт.
1.8 Кран шаровый для газа ВВ Ду20 2 шт.
Н1 Напоромер 0-25 кПа 2 шт.



Схема принципиальная газовая БТК 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

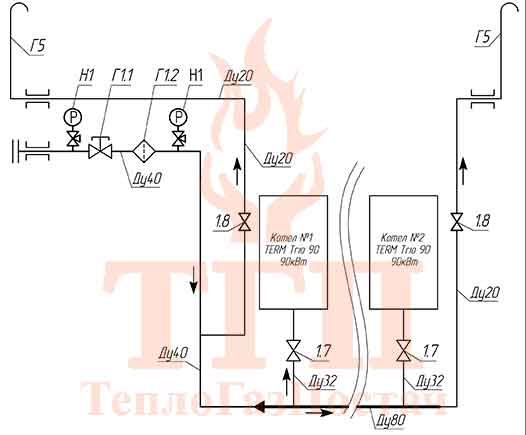

Схема принципиальная газовая БТК 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100

Наименование Количество
1.7 Кран шаровый газовый Ду32 2 шт.
1.8 Кран шаровый газовый Ду20 2 шт.
Г1.1 Электромагнитный клапан Madas M16/RM Ду40 1 шт.
Г1.2 Фильтр газовый Madas FM Ду40 1 шт.
Н1 Напоромер 0-25 кПа 2 шт.
Г5 Трубопровод продувки Ду20 2 шт.

Автоматизация блочной газовой котельной КУМ-200-Therm-TRIO-90-100:

Автоматизация блочной газовой котельной КУМ-200-Therm-TRIO-90-100

Котельная установка 200 кВт обеспечивает управление, защиту и сигнализацию в автоматическом режиме.

Технологический защита обеспечивается блоком котельной автоматики.

Автоматическая защита (отключение всех котлов) срабатывает при:

  • загазованности помещения котельной по метану и угарным газом;
  • исчезновении электроэнергии;
  • повышении или снижении давления теплоносителя от нормы;
  • повышении температуры теплоносителя выше нормы;
  • остановке циркуляционных насосов;
  • срабатывании пожарной сигнализации;
  • неисправности в приборах автоматизации и сигнализации.

Фундамент под блочную газовую котельную 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100:

Фундамент под блочную газовую котельную 200 кВт на котлах Therm TRIO 90 и ГВС КУМ-200-Therm-TRIO-90-100

Если Вы решили отключиться от центрального отопления или поменять старую котельную на более экономичную новую котельную звоните по телефонам: +38 (044) 339-99-19, +38 (067) 825-43-64, +38 (066) 012-10-56 или заполните Опросной лист для подбора газовой котельной.

Наши специалисты подберут Вам лучшие варианты котельных и будут сопровождать сделку от начала проектирование до запуска котельной и последующего сервисного обслуживания.

Свойства
Тип Газовая котельная
Котлы Therm TRIO 90 - 2 шт.
Максимальная температура теплоносителя 80 градусов
Мощность 180 кВт
Рабочее давление воды в системе отопления 3 бара
Номинальное давление газа 20 мбар
Диапазон регулирования мощности 27 - 180 кВт
Коэффициент полезного действия (КПД) 92%
