Газовая котельная КУМ-100-КТН50СЕ-30 - 100 кВт на котлах КТН 50 СЕ с модулем горячего водоснабжения 30 кВт обеспечит теплом и горячей водой помещение до 1000 м2.

Блочно-модульная котельная установка КУМ-100-КТН50СЕ-30 100 (кВт + ГВС) на газу - это полностью готовая котельная для монтажа и запуска на объекте.

Производство котельной КУМ-100-КТН50СЕ-30 100 кВт на котлах КТН 50 СЕ происходит на заводе, что значительно экономит расходы и экономит время, по сравнению со строительством стационарной котельной.

Котельная газовая КУМ-100-КТН50СЕ-30 100 кВт с ГВС может применяться для отопления и горячего водоснабжения учебных учреждения (школ, училищ, институтов, садиков и т.д.), административных зданий, производственных помещений и нужд, жилые дома.

Монтаж газовой котельной КУМ-100-КТН50СЕ-30 100 кВт может быть на крыше (крышная котельная), рядом с помещением (отдельно стоящая котельная).

Котельная установка КУМ-100-КТН50СЕ-30 100 кВт и ГВС 30 кВт, производства ТГП, отвечает всем требованиям и не требует постоянного присутствия обслуживающего персонала, что значительно экономит Ваши затраты.

Преимущество блочной газовой котельной КУМ-100-КТН50СЕ-30 от компании ТГП:

  1. Модуль котельной имеет небольшие размеры, что позволяет легко транспортировать;
  2. Блочная котельная 100 кВт + ГВС продается как готовое изделие, что значительно экономит на проектирование (требуется только проект-привязка котельной к местности);
  3. Значительно экономится время, так как производство котельной, проект-привязка и подготовка места для монтажа котельной могут происходить одновременно (параллельно);
  4. Гарантия обязательства на всю котельную и от одной компании;
  5. Компактные размеры, каскадное управление, погодозависимое управление и многим другим может быть укомплектована котельная по Вашим требованиям.

Технические характеристики газовой котельной КУМ-100-КТН50СЕ-30:

Наименование параметра Значение
Топливо Природный газ
Номинальная теплопроизводительность котельной 98 кВт
Максимальная температура теплоносителя на выходе из котельной 90 °С
Рабочее давление воды в системе отопления не более 0,3 МПа
Номинальное давление природного газа перед котлами 1,9 кПа
Диапазон расхода газа, мин/макс 2,1/11 м3/час
Диапазон регулирования теплопроизводительности 19-96 кВт
Диапазон регулирования температуры воды в системе отопления 40 ÷ 90 °С
Номинальное разряжение за котлами не более 40 Па
Установленная электрическая мощность котельной установки не более 4 кВт
Степень защиты электрооборудования ІР40
Диаметры присоединительных патрубков:
- к системе газоснабжения Ду 25 мм.
- к системе отопления Ду 50 мм.
- к системе водоснабжения Ду 20 мм.
- к системе гарячего водоснабжения Ду 25 мм.
- к системе канализации Ду 50 мм.
Коэффициент полезного действия (КПД) при номинальной теплопродуктивности не менее 92%
Средний срок службы не менее 15 лет
Концентрация в сухих неразбавленных продуктах сгорания оксида углерода не более 119 мг/м3
Концентрация в сухих неразбавленных продуктах сгорания оксидов азота (в пересчете на NО2) не более 240 мг/м3
Уровень шума котельной не более 80 дБА
Температура воздуха в помещении котельной

от 5 °С до 45 °С

Температура продуктов сгорания не более 110 °С
Габаритные размеры (без дымовой трубы), не более:
- ширина 2 300 мм.
- длина 3 700 мм.
- высота 2 800 мм.
Масса не более 3500 кг.



Комплектация котельной КУМ-100-КТН50СЕ-30:

Наименование основного оборудования Количество
Блок модуль котельной 1 шт.
Котел водогрейный КТН 50 СЕ, (Украина) 2 шт.
Дымоход в пределах котельной 2 шт.
Насосы котлового контура IMP GHN 25/80-180 2 шт.
Насос сетевой IMP GHND 40/190F 1 шт.
Теплообменник ГВС Secespol La 14-20-3/4 1 шт.
Насос ГВС Dab VA 65/180 1 шт.
Насос рециркуляции ГВС Dab VS 35/150 1 шт.
Химводоподготовка Ecosoft Fu 818 cab 1 шт.
Бак запаса воды 80 л. 1 шт.
Розширительный бак VRV - 50 л. 1 шт.
Насосная станция подпитки Vector 80 JS-Set(Чугун+бак 24л) 1 шт.
Гидрострелка 100 квт 1 шт.
Трехходовой клапан с сервоприводом контура ГВС VDN 3 3000 3/4 1 шт.
Трехходовой клапан с сервоприводом сетевого контура VDN 3 3000 1 ¼ 1 шт.
Комплект пультов контроля работы автономной газовой котельной Сигнал 1/2 1 шт.
Клапан электромагнитный Madas M16/RMC N.C. DN 25 1 шт.
Фильтр газовый Madas Ду 25 мм. 1 шт.
Дефлектор (вентиляционная система) Ду 160 мм. 2 шт.
Трубопроводы всех подсистем с арматурой 1 шт.
Щит управления котельной 1 шт.
Система внутреннего и наружного освещения 1 шт.
Пожарно-охранная сигнализация 1 шт.
Пульт аварийной сигнализации 1 шт.
Система отопления котельной 1,5 кВт; 1 шт.
Внимание! Производитель не комплектует котельную установку пожарной и охранной сигнализацией. Они должны устанавливаться на месте эксплуатации, специализированными организациями, имеющими лицензии и разрешения на данные виды работ.



Габаритные размеры блочной газовой котельной КУМ-100-КТН50СЕ-30:

Габаритные размеры блочной газовой котельной КУМ-100-КТН50СЕ-30

Габаритные размеры блочной газовой котельной КУМ-100-КТН50СЕ-30

План размещения оборудования блочной газовой котельной КУМ-100-КТН50СЕ-30:

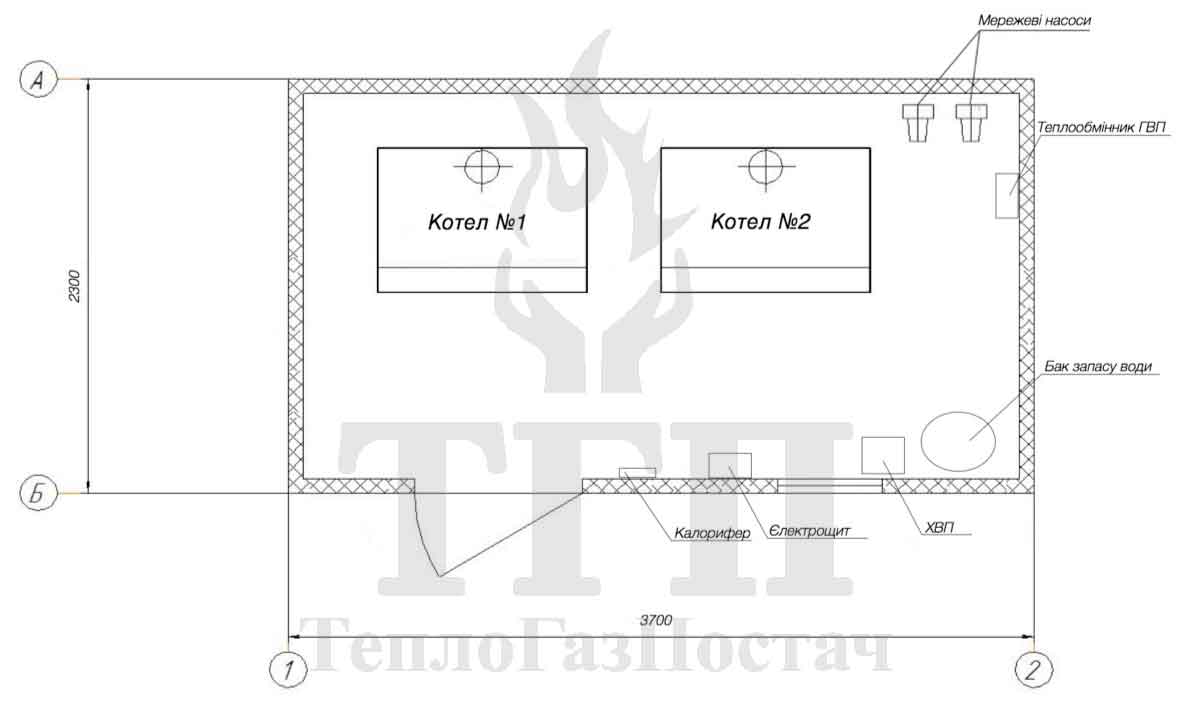

План размещения оборудования блочной газовой котельной КУМ-100-КТН50СЕ-30

Тепловая схема блочной газовой котельной КУМ-100-КТН50СЕ-30:

Тепловая схема блочной газовой котельной КУМ-100-КТН50СЕ-30

К1 - Котел газовый КТН 50 СЕ;
К2 - Насос котловой IMP GHN 25/80-180;
К3 - Сетевой насос IMP GHND 40/190F;
К4 - Насосная станция подпитки Vector 80 JS-Set;
К5 - Расширительный бак VRV-50;
К6 - Установка умягчения воды Ecosoft Fu 818 cab;
К7 - Бак запаса подпиточной воды 80 литров;
К8 - Трехходовой клапан VDN 3 3000 1 ¼;
К9 - Насосы системы ГВС Dab VA 65/180.

Котельная 100 кВт обеспечивает производство сетевой воды по расчетному температурному графику 90 °С - 70 °С.

Котельный контур и контур потребителей разделен с помощью гидравлического распределителя, который способствует более устойчивому гидравлическому режиму работы котельной и исключает негативное влияние тепловых сетей на котлы. Сетевая вода на отопление подается потребителям с помощью сетевого насоса IMP GHND 40/190F. Циркуляция теплоносителя в контуре от котла КТН 50 СЕ до гидравлического распределителя осуществляется собственным насосом котла IMP GHN 25/80-180.

Для снижения жесткости подпиточной воды предусмотрена установка химводоподготовки Ecosoft Fu 818 cab с баком запаса смягченной воды на 80 литров. С бака запаса химочищенной вода подпиточным насосом Vector 80 JS-Set подается в обратную магистраль теплосети котельной. Режим работы подпиточной установки Vector 80 JS-Set - автоматический в положении готовности с включением при снижении давления в обратном трубопроводе сетевой воды. Данное оборудование используется также и при заполнении системы теплоснабжения перед пуском.

Компенсация расширения воды в теплосетях осуществляется с помощью расширительного бака VRV-50 на 50 литров.

Погодозависимое регулирование температуры теплоносителя на выходе из котельной на отопление осуществляется контроллером управления котла.

Тепловой схемой предусмотрено учет расхода тепла, воды из водопровода и воды на подпитку.

Тепловая схема котельной 100 кВт оснащена необходимыми контрольно-измерительными приборами, средствами автоматизации и регулирования.

Газовая схема котельной на газу КУМ-100-КТН50СЕ-30:

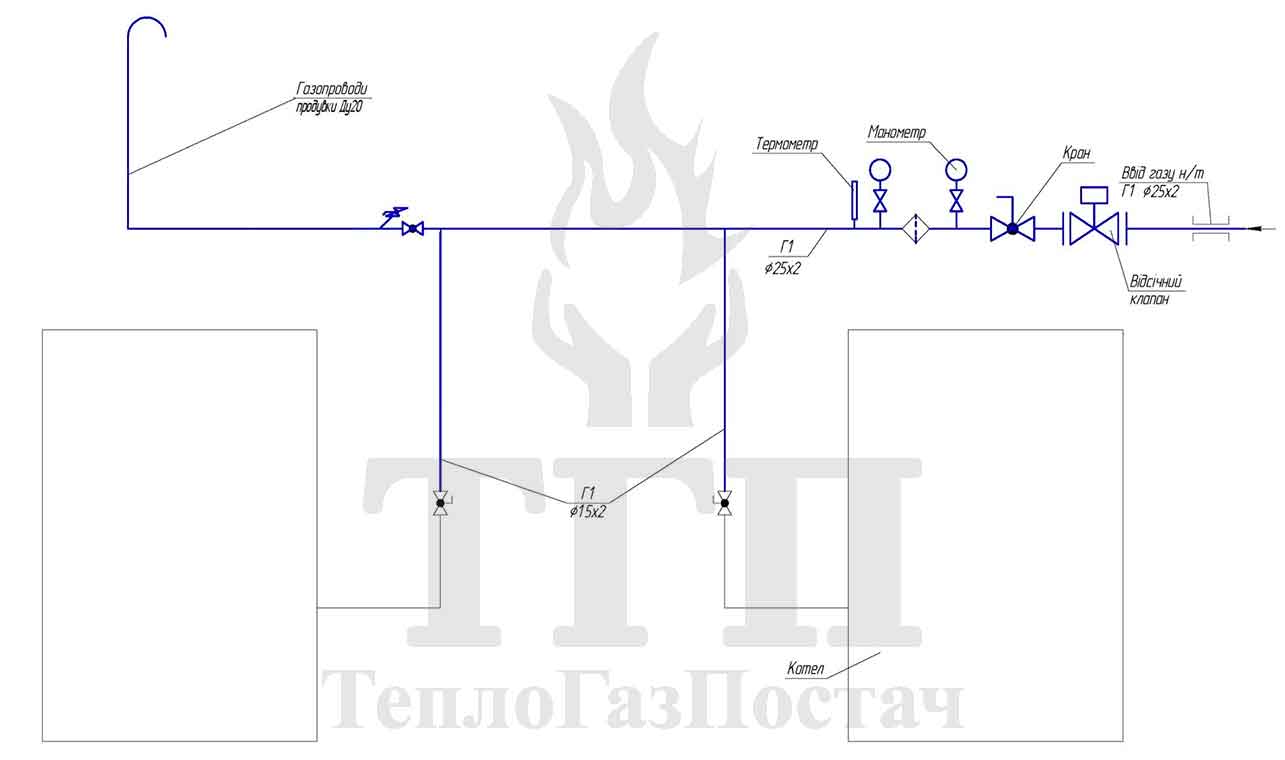

Газовая схема котельной на газу КУМ-100-КТН50СЕ-30

Работа котельной установки 100 кВт предполагается на природном газе давлением 1,3 кПа.

На вводе газопровода в помещение котельной установлен отсечной газовый клапан Madas M16/RMC N.C. DN25, который задействован от сигнализатора загазованности ВАРТА 2-03 по метану (СН4) и угарному газу (СО). Автоматическое закрытие клапана Madas M16/RMC N.C. DN25 предусмотрено при срабатывании системы сигнализации о загазованности помещения, системы сигнализации о пожаре и при отключении электроэнергии.

Безопасная эксплуатация котлов КТН 50 СЕ происходит благодаря штатному блоку автоматики безопасности горения, которым оснащена каждая горелка. Автоматика срабатывает при:

  • уменьшении разрежения или при обратной тяге в дымовой трубе;
  • прекращении поступления газа к горелке, недопустимом снижении или повышении давления газа;
  • превышении значения температуры теплоносителя более + 95 °С;
  • неисправности в приборах автоматизации и сигнализации;
  • если пламя горелки погасло.

В котельной установке 100 кВт предусмотрено продувочный трубопровод диаметром 20 мм, подключенный к общему газовому коллектору в его наиболее удаленном от ввода газопровода месте и выведен наружу котельной на высоту выше кровли на 1 м. Продувочный газопровод заземлен.

Автоматизация блочной газовой котельной КУМ-100-КТН50СЕ-30:

Автоматизация блочной газовой котельной КУМ-100-КТН50СЕ-30

Котельная установка 100 кВт обеспечивает управление, защиту и сигнализацию в автоматическом режиме.

Технологический защита обеспечивается блоком котельной автоматики.

Автоматическая защита (отключение всех котлов) срабатывает при:

  • загазованности помещения котельной по метану и угарным газом;
  • исчезновении электроэнергии;
  • повышении или снижении давления теплоносителя от нормы;
  • повышении температуры теплоносителя выше нормы;
  • остановке циркуляционных насосов;
  • срабатывании пожарной сигнализации;
  • неисправности в приборах автоматизации и сигнализации.

Если Вы решили отключиться от центрального отопления или поменять старую котельную на более экономичную новую котельную звоните по телефонам: +38 (044) 339-99-19, +38 (067) 825-43-64, +38 (066) 012-10-56 или заполните Опросной лист для подбора газовой котельной.

Наши специалисты подберут Вам лучшие варианты котельных и будут сопровождать сделку от начала проектирование до запуска котельной и последующего сервисного обслуживания.
