Регулятор давления газа Tartarini MBN/65
Регулятор давления газа Tartarini MBN/65 прямого действия пропускной способностью до 4900 м3/ч, выходным давлением 15 - 500 мбар служит для понижения давления и автоматического поддержание заданного давления на выходе за счет противодействия пружины и мембраны.
Основные преимущества регулятора газа Tartarini MBN 65:
- Нормально-открытый регулятор;
- Сбалансированный клапан;
- Широкий диапазон регулируемого давления;
- Полное закрытие при нулевом расходе;
- Простота технического обслуживания;
- Наличие предохранительного запорного клапана по минимальному и максимальному давлению.
Регуляторы давления газа Tartarini MBN/65 обеспечит Вам долгую, бесперебойную и безопасную работу оборудования на газу.
Технические характеристики регулятора давления газа Tartarini MBN/65:
Допустимое давление на входе, бар | 6 бар |
Диапазон настройки выходного давления | 15 ... 500 мбар |
Cоединение | 65 x 100, Фланцевое |

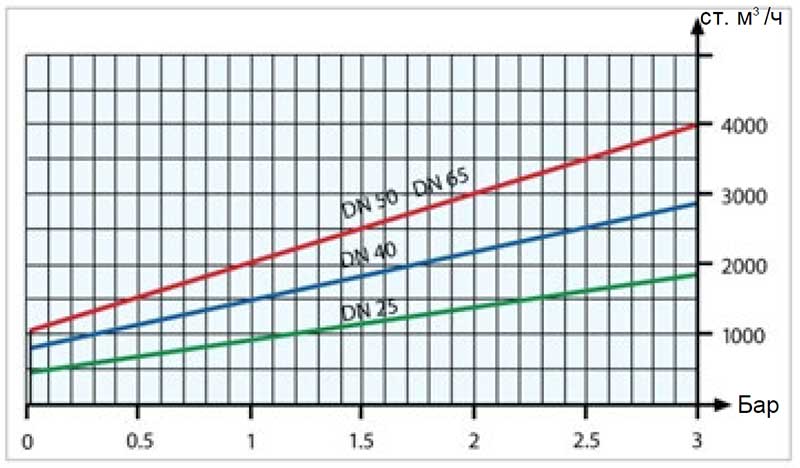

График пропускной способности регулятора давления газа Tartarini MBN65:
Выбор регулятора должен производиться на основе максимального расхода при рабочих условиях.
У регуляторов газа Tartarini MBN/65 импульсная линия встроена в выходной фланец.
Таблица пропускной способности регулятора давления газа Tartarini MBN/65:
Входное давление, бар |
Выходное давление, мбар | |||||||||
20 | 30 | 50 | 80 | 100 | 200 | 250 | 300 | 400 | 500 | |
0,05 | 300 | 250 | - | - | - | - | - | - | - | - |
0,1 | 480 | 460 | 400 | 250 | - | - | - | - | - | - |
0,15 | 620 | 600 | 550 | 470 | 400 | - | - | - | - | - |
0,2 | 720 | 700 | 670 | 610 | 560 | - | - | - | - | - |
0,3 | 890 | 880 | 850 | 820 | 790 | 590 | 470 | - | - | - |
0,4 | 1000 | 1000 | 1000 | 980 | 960 | 820 | 800 | 620 | - | - |
0,5 | 1150 | 1150 | 1100 | 1100 | 1100 | 1000 | 1000 | 860 | 640 | - |
0,6 | 1250 | 1250 | 1250 | 1250 | 1250 | 1200 | 1150 | 1100 | 980 | 730 |
0,7 | 1350 | 1350 | 1350 | 1350 | 1350 | 1300 | 1300 | 1250 | 1150 | 1000 |
0,8 | 1450 | 1450 | 1450 | 1450 | 1450 | 1400 | 1400 | 1400 | 1300 | 1200 |
1 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1600 | 1550 | 1500 |
1,25 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 | 1800 |
1,5 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 | 2000 |
2 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 | 2400 |
3 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 | 3200 |
4 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 |
5 | 4400 | 4400 | 4500 | 4650 | 4750 | 4900 | 4900 | 4900 | 4900 | 4900 |

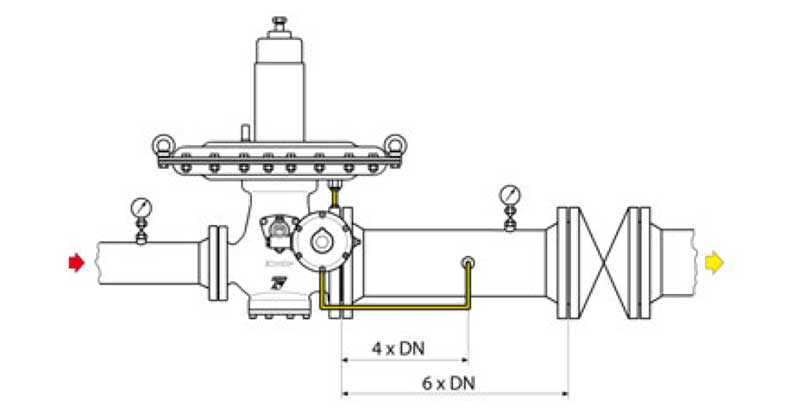

Пример монтажа регуляторов давления газа Tartarini MBN/65:

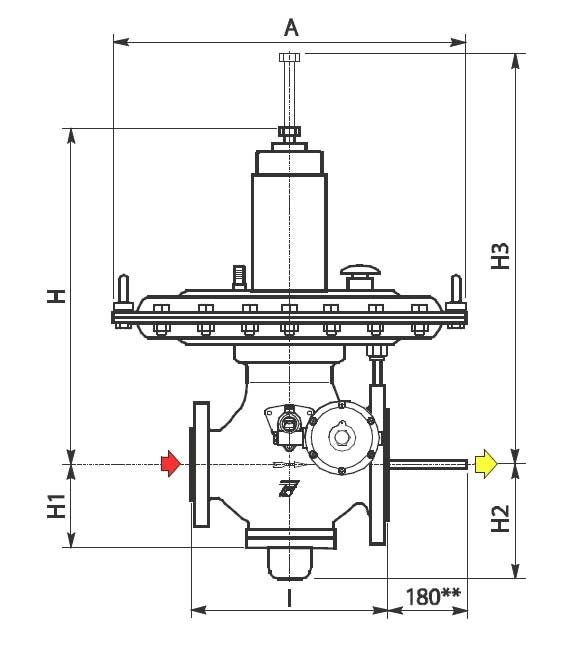

Габаритные размеры и вес регуляторов давления газа Tartarini MBN/65:
I | A | H | H1 | H2 монитор |
H3 | Масса |
276 | 500 | 620 | 132 | 200 | 800 | 66 |
Заказать и купить регулятор газа Tartarini MBN/65 Вы можете позвонив по телефонам: +38 (044) 339-99-19, +38 (067) 825-43-64, +38 (066) 012-10-56 или сделать заказ через сайт, после чего с Вами свяжутся менеджеры.
Свойства | |
Входное давление | до 6 бар |
Выходное давление | 15 - 500 мбар |
Диаметр входного патрубка | 65 мм. |
Диаметр выходного патрубка | 100 мм. |
Пропускная способность | 4900 м.куб./час |
Свойства | |
Входное давление | до 6 бар |
Выходное давление | 15 - 500 мбар |
Диаметр входного патрубка | 65 мм. |
Диаметр выходного патрубка | 100 мм. |
Пропускная способность | 4900 м.куб./час |
