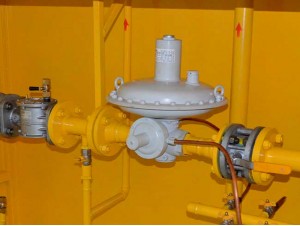

Газораспределительный пункт ШРП-2-Itron-RBE-4012-50

Модель: 00-00009032

Вес: 500.00кг

Цена: По запросу.
Количество:

ШРП-2-Itron-RBE-4012-50 шкафной регуляторный пункт с двумя линиями редуцирования на регуляторах газа Itron RBE 4012 DN50 для понижения давления газа с 1 - 16 бар до 240 мбар и расходом газа до 2600 м3

Технические характеристики ШРП-2-Itron-RBE-4012-50:

Регулирующее среду Природный газ
Температура окружающей среды -30 0С; 60 0С
Регулятор давления газа Itron RBE 4012 DN50
Количество линий редуцирования Две линии
Класс точности регулирования АС 5%
Пропускная способность ШГРП до 2600 м3
Входное давление до 16 бар
Номинальное давление на выходе 10 - 240 мбар
Входной патрубок Ду 100 мм.
Выходной патрубок Ду 150 мм.
Сбросной патрубок Ду 20 мм.
Габаритные размеры L = 3000 мм, B = 1700 мм, C = 700 мм, В1 = 800 мм.
Вес 500 кг.
Срок службы не менее 15 лет

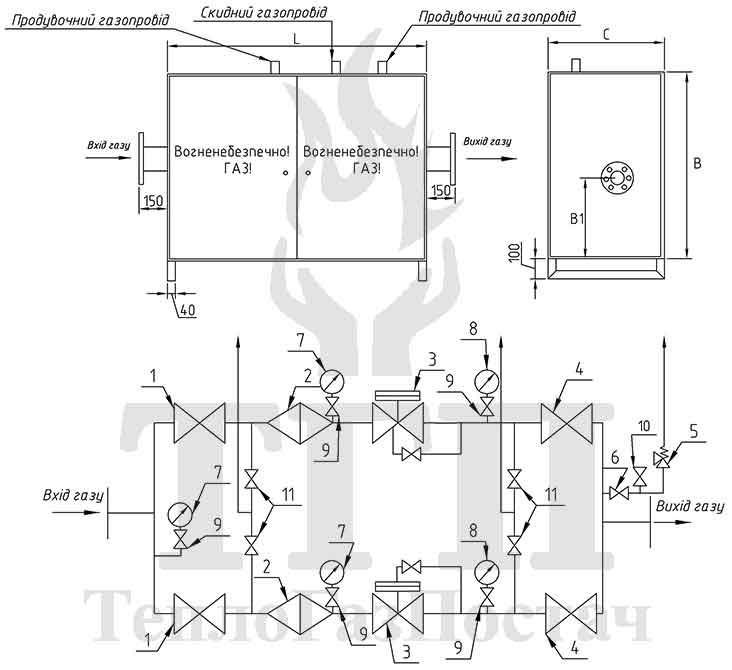

Принципиальная схема ШРП-2-Itron-RBE-4012-50:

Принципиальная схема ШРП-2-Itron-RBE-4012-50

  1. Кран шаровой фланцевый Ду 80;
  2. Фильтр газа Ду 80;
  3. Регулятор давления газа RBE 4012 Dn 50;
  4. Кран шаровой фланцевый Ду 125;
  5. Клапан предохранительно-сбросной Ду 25 ПСК-25;
  6. Кран шаровой муфтовый Ду 50;
  7. Манометр;
  8. Напоромеры;
  9. Кран трехходовой;
  10. Кран шаровой муфтовый Ду 15.
  11. Кран шаровой муфтовый Ду 20.

Мы поможем Вам в подборе, проектирование, монтаже, сервисном обслуживание.

Если Вы решили подобрать, заказать или купить газорегуляторный пункт ШГРП, ШРП, ГРУ Вы можете заполнить Опросной лист для подбора ШГРП онлайн:

Заполнить опросной лист для подбора ШГРП онлайн

или скачайте в формате PDF

Скачать опросной лист для подбора ШГРП

Если у Вас появились вопросы по заполнению опросного листа или по газорегуляторному пункту, звоните по телефонам: +38 (044) 339-99-19, +38 (067) 825-43-64, +38 (066) 012-10-56.

Свойства
Входное давление до 6 бар
Выходное давление 240 мбар
Диаметр входного патрубка 100 мм.
Диаметр выходного патрубка 150 мм.
Используемая среда Природный газ
Количество линий редуцирования Две линии
Пропускная способность 2600
Регулятор давления газа Itron RBE 4012 DN50
Счетчик газа Отсутствует
Свойства
Входное давление до 6 бар
Выходное давление 240 мбар
Диаметр входного патрубка 100 мм.
Диаметр выходного патрубка 150 мм.
Используемая среда Природный газ
Количество линий редуцирования Две линии
Пропускная способность 2600
Регулятор давления газа Itron RBE 4012 DN50
Счетчик газа Отсутствует
